Prensa dobradeira de ação
O freio de pressão de ação ascendente do JS Ragos opera com a viga inferior (cama) subindo em direção a uma viga superior fixa. Esse design é menos comum, mas ainda oferece benefícios únicos para certas aplicações. Combinado com a velocidade rápida do ciclo de até 55 golpes por minuto, ele oferece precisão e alta produtividade. Principais Características: 1. Design Compacto Como a viga superior permanece fixa, a estrutura pode ser mais compacta. Frequentemente usado para freios de pressão menores ou aplicações específicas de nicho. 2. Configuração Amigável ao Operador A peça pode permanecer sustentada enquanto a viga inferior se move para cima. É mais fácil para manusear peças leves ou mais curtas. 3. Hidráulica Simplificada Normalmente utiliza um único movimento hidráulico ascendente. oPode reduzir a complexidade em alguns projetos de máquinas. 4. Custo inicial mais baixo Sistemas de ação up-action podem ser mais baratos de construir em faixas de tonelagem menores. Atraente para operações de chapa metálica de nível inicial.
-
Modelo MG-1003
-
Pressão nominal 100Ton
-
Comprimento de Flexão Comprimento de flexão

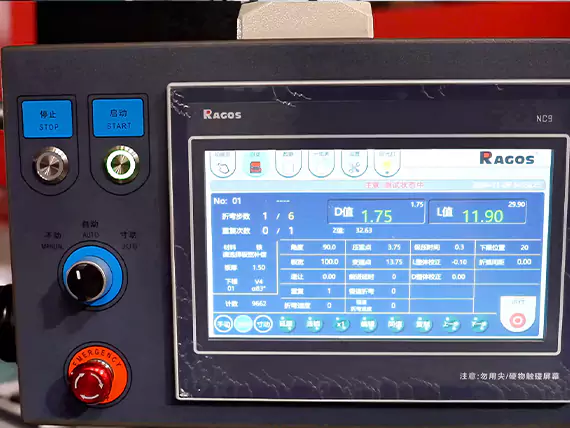

Controlador
JS Sistemas de controle CNC auto-desenvolvidos pela RAGOS
Projetado para simplicidade, confiabilidade e facilidade de uso – mesmo para operadores com pouca ou nenhuma experiência.
Interface Intuitiva e Versátil
O sistema conta com um painel de controle multimodo e amigável ao usuário que minimiza o tempo de aprendizado e permite uma configuração rápida de operações. Seu design simples garante que mesmo operadores inexperientes c
JS Sistemas de controle CNC auto-desenvolvidos pela RAGOS
Projetado para simplicidade, confiabilidade e facilidade de uso – mesmo para operadores com pouca ou nenhuma experiência.
Interface Intuitiva e Versátil
O sistema conta com um painel de controle multimodo e amigável ao usuário que minimiza o tempo de aprendizado e permite uma configuração rápida de operações. Seu design simples garante que até operadores inexperientes possam alcançar curvas suaves e precisas.
Flexão suave e precisa.
Solicitar um orçamento

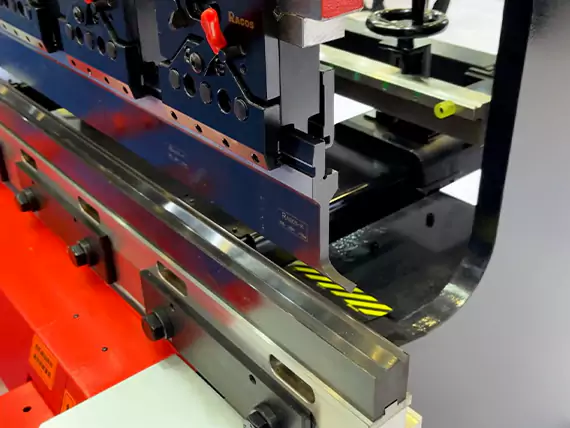

Suporte de perfurador tipo Amada Scrip
Trava Sem Ferramentas: Para prender firmemente, basta encaixar o punção e girar a alavanca; Não é necessário nenhum ferramenta.
Economia de tempo: Comparado aos suportes padrão, o tempo de troca de ferramentas é reduzido em mais de 50%, reduzindo significativamente o tempo de montagem e a mão de obra.
Fixação Versátil:
Funciona com placas de abraçadeira dianteira e traseira, permitindo flexibilidade na colocação do punção para acomodar interferências ou geometrias complexas das peças.
Solicitar um orçamento

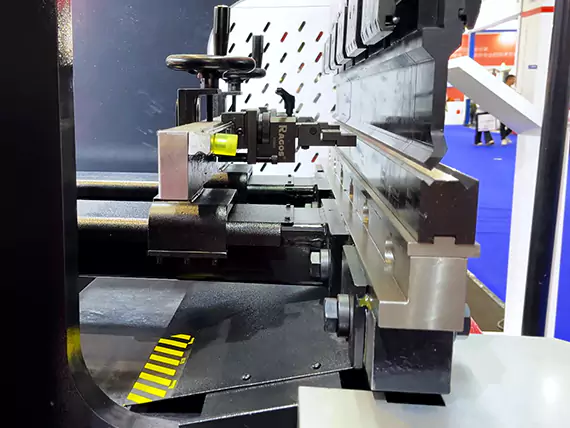

Comprovador Confiável
O sistema de bitola de fundo em um freio de pressão com ação ascendente é projetado para garantir um posicionamento preciso e repetível da peça durante a flexão. Ele proporciona alinhamento preciso, reduzindo o tempo de montagem e melhorando a consistência da flexão.
- Alta Precisão– Controlado por CNC para posicionamento confiável e consistente.
- Ajuste Flexível– Pode ser programado para se mover ao longo de múltiplos eixos, permitindo sequências complexas de flexão.
- Estabilidade– O design up-acting garante que a peça permaneça firmemente apoiada na mesa, tornando o posicionamento do backgauge mais estável.
Solicitar um orçamento
Especificações técnicas
Para especificações mais detalhadas, não hesite em nos contatar. Para especificações mais detalhadas, não hesite em nos contatar. Para especificações mais detalhadas, não hesite em fazer isso Entre em contato conosco!
| Modelo | MG-1003 | MG-8025 | MG-6020 | MG-5016 | MG-3512 | |
| Pressão nominal | 100 toneladas | 80 toneladas | 60 toneladas | 50 toneladas | 35 toneladas | |
| Comprimento de flexão | 3100mm | 2500mm | 2000mm | 1600mm | 1200mm | |
| Distância entre placas laterais | 2550mm | 2090mm | 1700mm | 1220mm | 1020mm | |
| Profundidade da garganta | 405mm | 405mm | 405mm | 405mm | 300mm | |
| Altura inicial | 390mm | 390mm | 390mm | 390mm | 390mm | |
| Derrame | 100mm | 100mm | 100mm | 100mm | 100mm | |
| Velocidade de trabalho | Velocidade alta | 52mm/s | 52mm/s | 52mm/s | 52mm/s | 52mm/s |
| Velocidade de flexão | 10mm/s | 10mm/s | 10mm/s | 10mm/s | 10mm/s | |
| Velocidade de retorno | 46mm/s | 46mm/s | 46mm/s | 46mm/s | 46mm/s | |
| Dimensão | Comprimento | 3130mm | 2650mm | 2180mm | 1680mm | 1465mm |
| Largura | 1450mm | 1350mm | 1350mm | 1350mm | 1200mm | |
| Altura | 2480mm | 2320mm | 2160mm | 2160mm | 1960mm | |
| Potência do motor principal | 7,5KW | 7,5KW | 5,5KW | 4.0KW | 3.0KW | |
| Número de cilindros de óleo | 3pc | 3pc | 3pc | 1pc | 1pc | |
| Capacidade dos tanques de óleo | 72L | 55L | 45L | 40L | 33L | |
| Peso | 6600kg | 4300kg | 3500kg | 2800kg | 2200kg | |
Soluções de atualização
Se você precisar comprar acessórios ou serviços separados para reformar a máquina, pode saber mais pelo link abaixo.
Sistema de controle CNC
Modificação do medidor traseiro
Opções de Segurança (NR 12)
Sistema de coroamento
Sistema de fixação de ferramentas
Seguidor de dobra
Sistema DSVP híbrido
Software Off-line de Dobra
Dispositivo de medição de ângulo
Perguntas Frequentes
-
Qual é a diferença estrutural entre um freio de pressão de ação ascendente e um modelo de ação descendente?
-
Por que um freio de pressão de ação para cima é preferido em ambientes de espaço limitado?
-
Um design de upacting afeta a precisão ou repetibilidade da flexão?
-
Que tipo de materiais e espessuras são adequados para atuar nos freios de pressão para cima?
-
Os sistemas de segurança são diferentes em máquinas de ação rápida em comparação com os tipos de ação para baixo?
