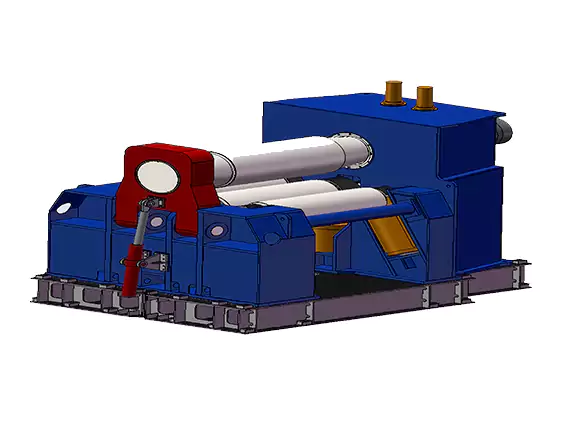

Máquina de laminação de placas 4 rolos

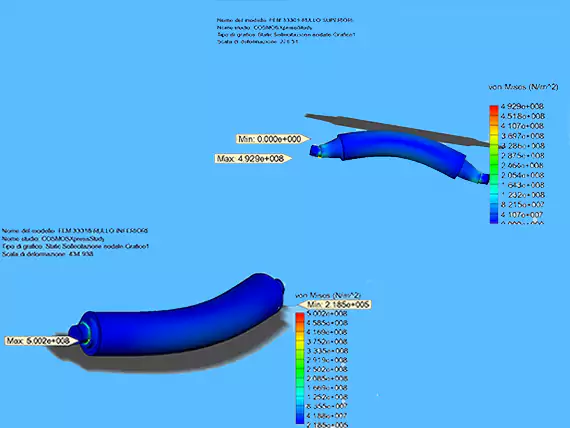

Nossas máquinas são construídas com uma estrutura de alta resistência projetada por Análise por Elementos Finitos (FEA) para garantir máxima rigidez e precisão. Todos os componentes principais são submetidos tratamento térmico para aumentar a durabilidade e a estabilidade a longo prazo.

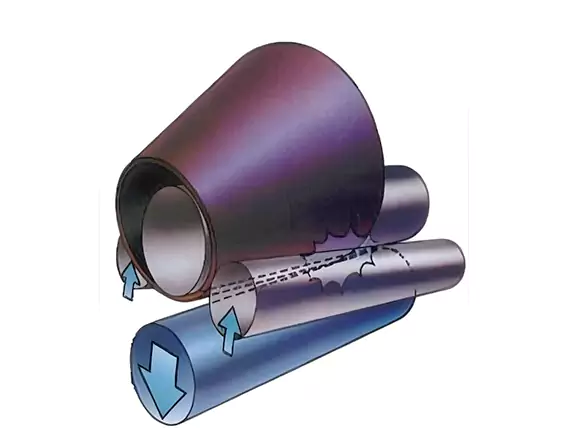

Equipado com um carro dedicado Sistema de laminação de cones, permitindo que a máquina forme facilmente formas cônicas com alta precisão e eficiência.

Ao distribuir a carga uniformemente entre várias engrenagens, o arranjo planetário fornece torque forte e constante aos roletes com pouca perda de energia, em contraste com sistemas tradicionais de transmissão pesada que desperdiçam energia por meio de perdas mecânicas em múltiplos estágios.

Um motor hidráulico separado e uma caixa de engrenagens planetária, conectadas diretamente no mesmo eixo, alimentam cada rolo. Vida mecânica mais longa, melhor precisão na flexão e operação mais suave são possíveis por esse design, que elimina a perda de torque durante a transmissão.

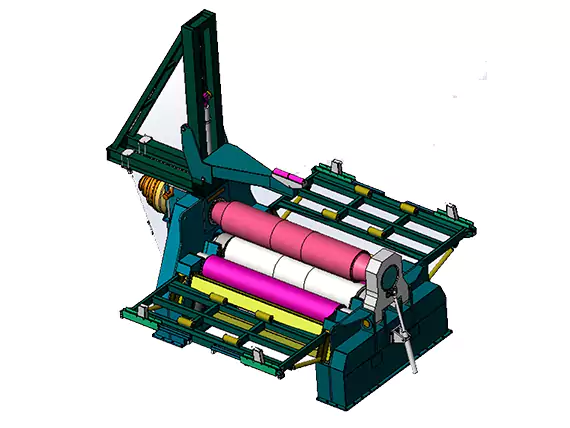

Para cilindros de grande diâmetro, um Dispositivo de suporte superior e inferior é fornecido para evitar o colapso do material e garantir arredondamento durante o processo de laminação.

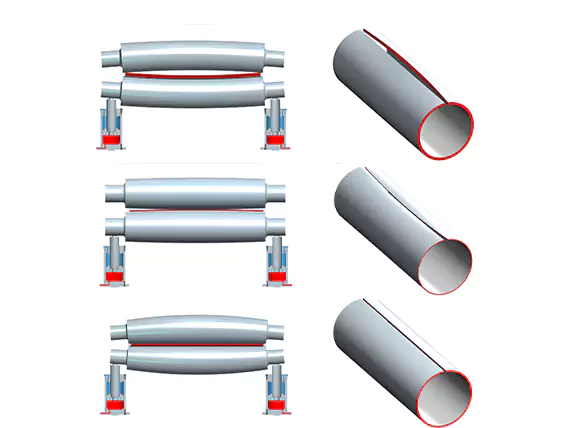

Durante o processo de flexão, a pressão aplicada aos rolos pode causar uma leve deflexão no centro, levando a curvaturas irregulares ou zonas planas ao longo da placa. Para eliminar isso, nossas máquinas estão equipadas com um Sistema de compensação de coroação com engenharia de precisão.

Cada rolagem é Usinado por CNC com um perfil de coroa calculado isso compensa a deflexão sob carga. Ao dobrar placas grossas ou largas, a coroa garante que a pressão seja distribuída uniformemente por toda a largura da placa, mantendo uma forma cilíndrica perfeita.

Todos os testes são sólido forjado e passar por Endurecimento por indução para alcançar uma dureza superficial de 42–55 HRC, melhorando significativamente a resistência ao desgaste e estendendo a vida útil. Além disso, os lançamentos recebem um Tratamento especial de superfície para maior dureza e desempenho de laminação suave, usinado CNC com um Coroa otimizada, e indução endurecida até 54 HRC por resistência superior e durabilidade superficial. Opcional Rolos polidos estão disponíveis para exigências de alta qualidade.
