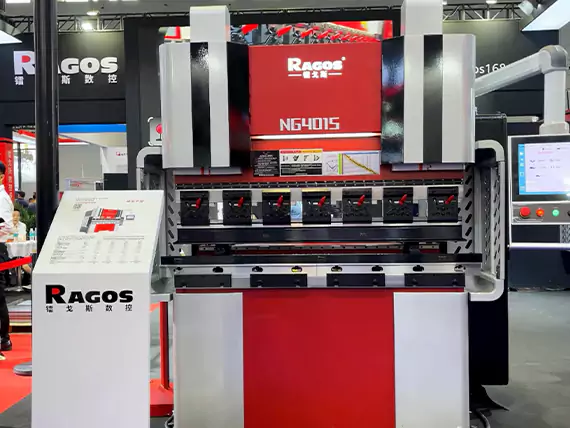

Prensa dobradeira elétrica

🔹 Construção da Estrutura

A máquina adota uma estrutura de aço soldado de alta resistência, proporcionando excelente rigidez, resistência e durabilidade para desempenho estável a longo prazo.

🔹 Tratamento térmico e jateamento por disparo

Após a soldagem, toda a estrutura passa por Tratamento térmico para alívio de estresse e Detonação de bala, que remove efetivamente o estresse interno, minimiza a deformação e aumenta a estabilidade estrutural.

🔹 Usinagem de Precisão CNC

Todas as superfícies críticas de montagem são usinadas em um Operação de fixação simples em um centro de usinagem vertical CNC. Isso garante paralelismo e perpendicularidade excepcionais, proporcionando precisão superior e qualidade consistente de flexão.

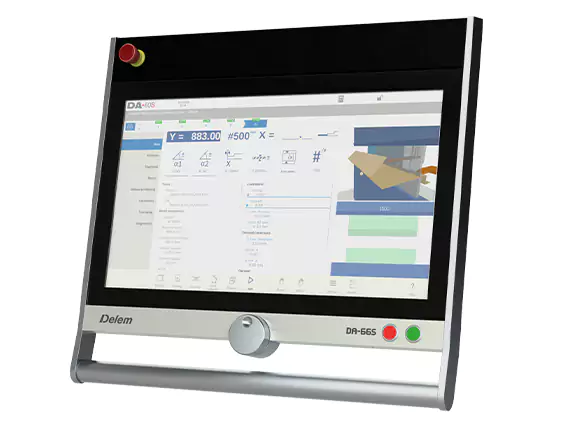

• Modo de programação por tela sensível ao toque gráfica 2D
• Representação de máquinas 3D, em simulação e produção
• TFT colorido de alta resolução 24"
• Compatibilidade Delem Modusys (escalabilidade e adaptatividade do módulo)
• USB, interface periférica
• Suporte a aplicações específicas para usuários dentro do ambiente multitarefa do controle
• Interface de flexão e correção do sensor
• Software offline Profile-S2D

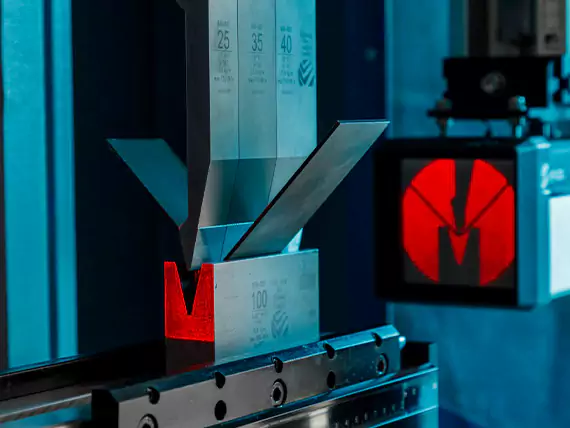

1. Funções de proteção óptica: suporte
2. Funções de imagem óptica: suporte
3. Transmissor de laser: CLASSE 1 Laser de bloco
4. Receptor: Receptor de câmera com processador de imagem integrado
5. Alcance óptico máximo recomendado: 8 metros
6. Área de detecção: 30mm(H)x30mm(W)
7. Resolução mínima de detecção de objetos: 2mm
8. Tipo de conector: M12 12 pinos
9. Compatibilidade de ferramentas: ferramentas V e ferramentas não padrão
10. LEDs de status integrados: suporte

Na máquina JS Ragos, duas réguas de grade eliminam variações de precisão causadas pelo desgaste do trilho guia, alcançando sincronização precisa e estabilidade estrutural aprimorada.

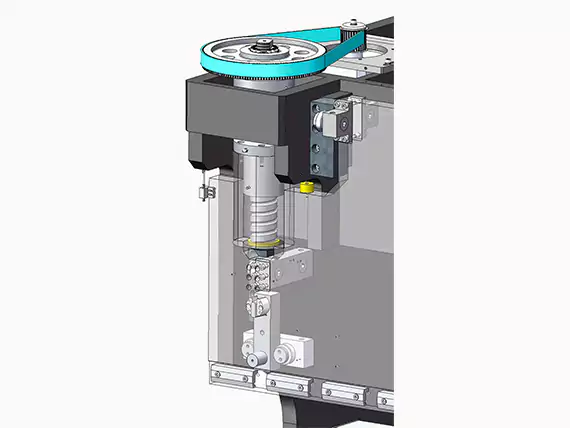

Movimento suave e sincronização confiável são garantidos por um par de acionamentos de parafuso de esferas de alta precisão, e danos causados por cargas excêntricas são evitados pela construção cuidadosamente construída da dobradiça.
Precisão superior na flexão e confiabilidade operacional de longo prazo são garantidas pela colocação altamente precisa do sistema, alcançada por meio do gerenciamento de feedback da régua em greira em tempo real.

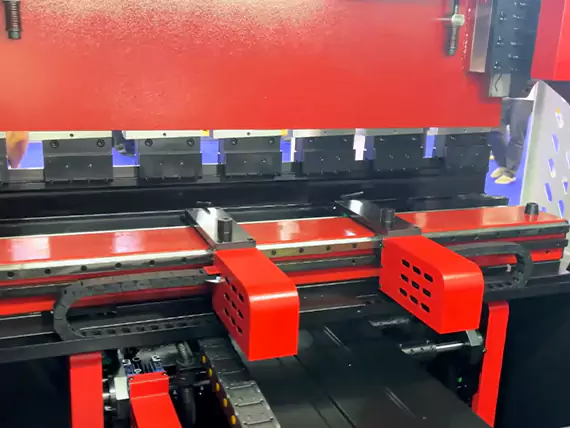

Sistema de Alta Precisão de Oscilação

Nossos freios de pressão são equipados com um Sistema de bitola de alta precisão, projetado para garantir um posicionamento rápido, preciso e repetível da chapa metálica. Usando parafusos de bolas, guias lineares e correias de precisão, o sistema garante movimento suave e confiabilidade a longo prazo.

Principais Características:

• ±0,03 mm de precisão de posicionamento
• Movimento em alta velocidade nos eixos X, R e Z
• Ajuste micrométrico com dedos de dupla parada
• Sistema de suporte de chapa fina (SPA) com capacidade de carga de 30 kg por suporte
• Design modular, flexível para configurações de 4, 6 ou múltiplos eixos

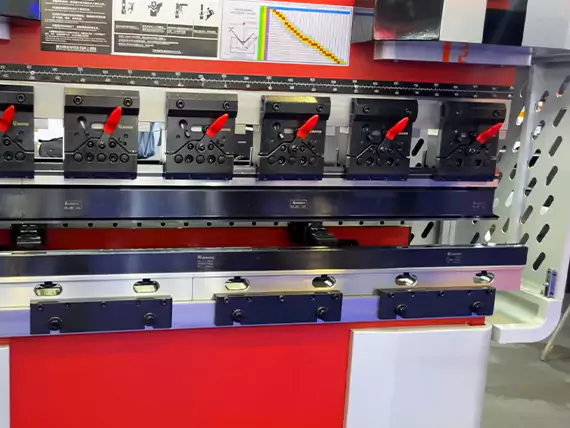

Carregamento Rápido

Punções menores e seccionadas podem ser encaixadas e retiradas da frente do suporte.

Sulco de Segurança

Uma placa especial de acampamento está disponível que monta o punção na máquina, utilizando o sulco de segurança na poção superior do suporte do punção. Essa placa especial de abraçadeira impede que o punção caia quando é necessário movimento horizontal da grampe.

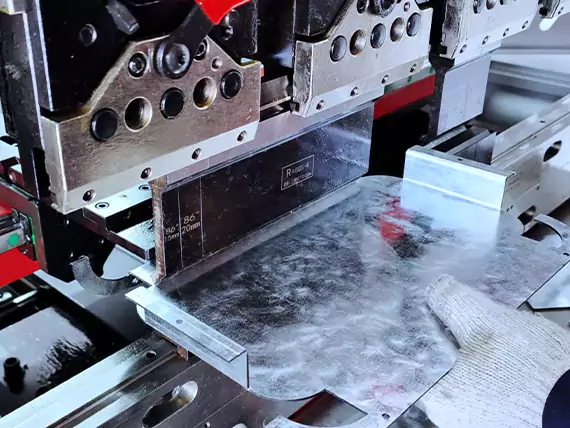

Segurança do Operador

A barra de prevenção de queda impede que os perfuros caiam do suporte do punção durante a configuração, aumentando a segurança do operador. Uma vez inserido o punção na grampa, a ponção pode ser movida para qualquer ponto ao longo da cama do freio, eliminando a possibilidade de cair da grampa.

Nós fornecemos Ferramentas personalizadas para freios de pressão para atender a diferentes aplicações de dobra. Todas as nossas ferramentas são feitas de Aço de alta resistência 42CrMo, com tratamento térmico para garantir excelente dureza, durabilidade e longa vida útil.

Também oferecemos Serviços de Ferramentas Segmentadas, permitindo configurações flexíveis para diferentes comprimentos e formas de flexão. Nossas ferramentas podem ser personalizadas para se ajustar Wila, Amada e outros sistemas padrão de ferramentas, garantindo compatibilidade e fácil instalação.
