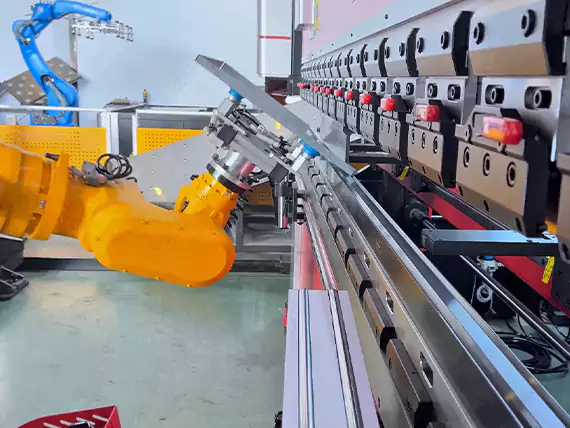

Máquina de dobra de freio de pressão CNC

Ao integrar robôs de dobra opcionais da FANUC, KUKA, ABB e Yaskawa, fornecemos soluções de automação personalizadas projetadas diretamente a partir dos desenhos dos clientes. Nossos sistemas podem ser configurados com ferramentas e sistemas de fixação de alta qualidade, como Wila, Amada e Rolleri, além de fixações especializadas, para alcançar máxima flexibilidade e precisão.

Essa abordagem personalizada permite uma eficiência produtiva significativamente maior, redução da intensidade de trabalho e maior consistência na qualidade da curvatura. Combinadas com automação inteligente, nossas soluções garantem processamento confiável e de alta velocidade, que se adapta perfeitamente às necessidades das fábricas inteligentes modernas.

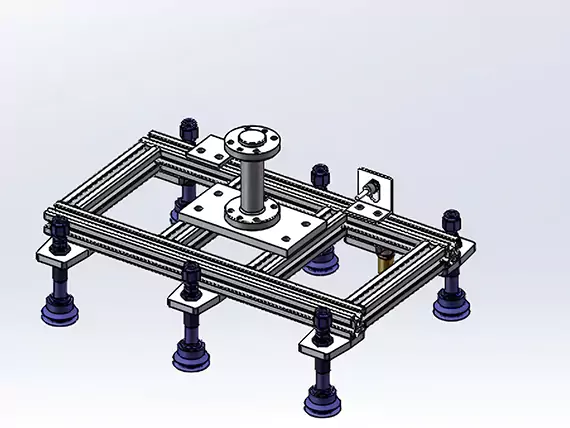

Nós projetamos e construímos Garras personalizadas nas extremidades do braço Adaptado às suas peças, processos e robôs. Desde manuseio de chapas finas até conjuntos pesados de placas, tubos e caixas, nossos gripers são projetados para alta estabilidade, ciclos rápidos e manuseio sem riscos— perfeito para dobrar células, linhas de soldagem e carga/descarga automática de freios de pressão.

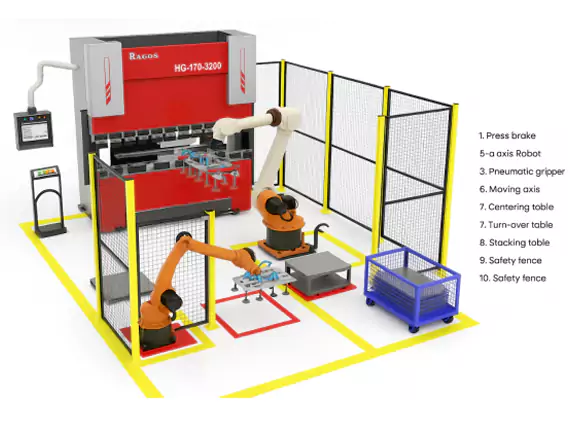

Uma célula de dobra moderna é projetada para operações eficientes e automatizadas de dobramento de chapa metálica. Seu layout é otimizado para garantir fluxo suave de materiais, precisão e segurança do operador. Os principais componentes normalmente incluem:

• Placa de Carregamento – Onde as chapas cruas são colocadas, prontas para dobrar.
• Tabela de Alinhamento – Garante que as folhas estejam posicionadas corretamente para dobras precisas.
• Área de Flexão – O freio de pressão principal ou máquina de curva.
• Mesa Virante/Giratória – Para peças que precisam de múltiplas curvas em lados diferentes.
• Descarga de Placas – Onde as peças finalizadas são recolhidas.
• Armários no chão – Armazenamento para ferramentas e acessórios, mantendo o espaço de trabalho organizado.

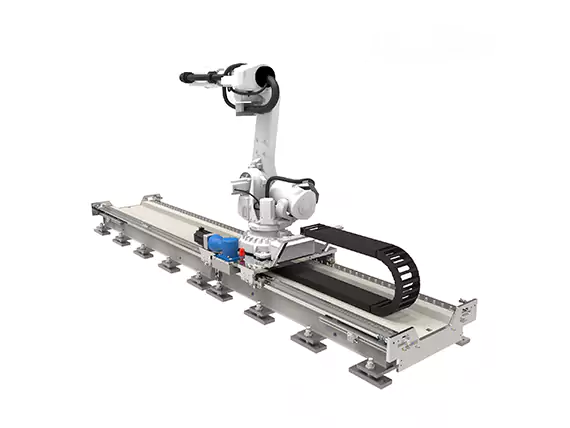

Robô de Curva de 7 Eixos

Nosso robô de dobra de 7 eixos foi projetado para máxima flexibilidade e eficiência na flexão de chapas metálicas.

• Manuseio de peças longas – Dobra facilmente peças mais longas com alta precisão.
• Escalabilidade Futura – Pronto para lidar com mais peças à medida que a demanda de produção aumenta.
• Posicionamento Flexível – O robô pode ser movido para o lado, permitindo que os operadores dobrem manualmente partes adicionais quando necessário.
• Alta Eficiência – Funciona perfeitamente com freios de pressão e linhas automatizadas para aumentar a produtividade.

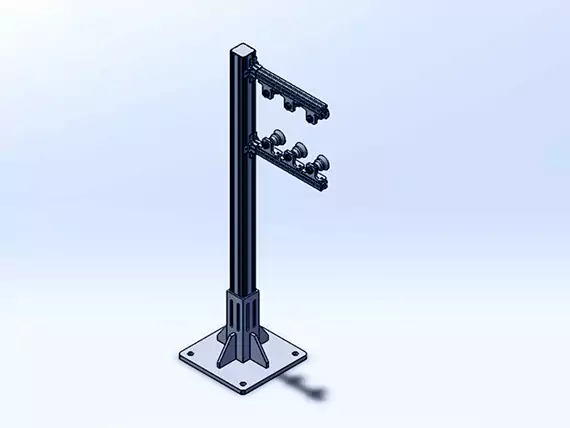

Uma mesa de flexão é usada em operações de flexão para girar ou girar peças, permitindo múltiplas dobras em lados diferentes. Ele melhora a eficiência do fluxo de trabalho, reduz o manuseio manual e garante um posicionamento preciso para peças complexas.

O LASER DSP protege o operador do freio de pressão do perigo de esmagamento que pode ocorrer acidentalmente entre a parte móvel da máquina e a parte fixa. A ideia do projeto usada para esse dispositivo é equipar a abertura móvel do freio de pressão com uma zona de proteção.

Este é um volume de dimensões adequadas e especiais gerado pelo LASER DSP e colocado sob o vértice superior da ferramenta a uma distância maior do que a que a máquina precisa para parar. Assim, a zona de proteção, que se move junto com a parte móvel, como parte integrante dela, avança a corrida dessa em direção à parte fixa. Um obstáculo (por exemplo, os dedos do Operador) ao entrar na zona de proteção. É detectado imediatamente, causando consequentemente a interrupção do movimento da parte móvel.

O sistema de verificação a laser, desenvolvido com os componentes Data-M & Vision, garante ângulos de flexão altamente precisos após apenas uma única operação de flexão.

Como uma solução totalmente automática e assistida por laser para medir ângulos de flexão para freios de pressão CNC, a iMeasure oferece detecção de ângulo precisa, independentemente do tipo de material ou espessura. Com uma precisão superior a ±0,1°, alcança um nível de precisão antes inalcançável.

O sistema corrige automaticamente ângulos de flexão projetando um feixe de laser na superfície da folha, que é então detectado por uma câmera. Ao calcular o ângulo entre o feixe de laser e o eixo da câmera, o sistema determina o ângulo real de flexão, compensa o recuo e otimiza a força aplicada para resultados perfeitos.

Atualmente compatível com Quem, Yaskawa, FIGO, Fanuc, e Mitsubishi Robôs — Mais marcas em breve.

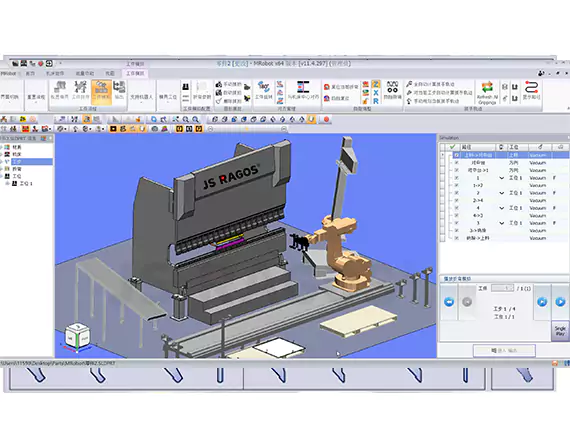

✨ Principais Recursos do Nosso Software 3D

• Empunhadura automática e cálculo de trajetória→ Configuração rápida e precisa.
• Envolvimento visual interativo→ Ajuste fácil em tempo real.
• Ajuste fino manual→ Ajuste os caminhos dos robôs com pontos de controle simples.
• Suporta vácuo e agarradores de grampo→ Flexível para ferramentas complexas.
• Suporta sistemas ferroviários→ Ideal para grandes células flexíveis.
• Configuração fácil de empilhamento→ Fluxo de produção mais rápido e limpo.
• CCódigo NC tanto para máquina quanto para robô→ Comunicação fluida.
• Operação sincronizada→ Flexão estável e eficiente.
